電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

  ASCP300-63B 電氣防火限流式保護器是三相限流式保護器，最大額定電流為 63A。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

2 功能特點

■ 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。

■ 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60 秒可設）時，保護器啟動限流保護，并發出聲光報警信號。

■ 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。

■ 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 斷相保護功能。當保護器檢測到線路斷相時，保護器發出聲光報警信號，啟動限流保護。

■ 漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 保護器具有1路RS485接口?？梢詫?shù)據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞 Acrel-6000/B 電氣火災監控主機，也可以是安科瑞Acrel-6000 安全用電管理云平    臺，或第三方監控軟件或平臺。

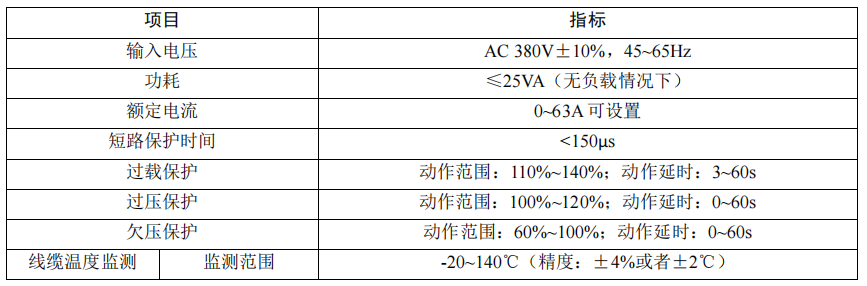

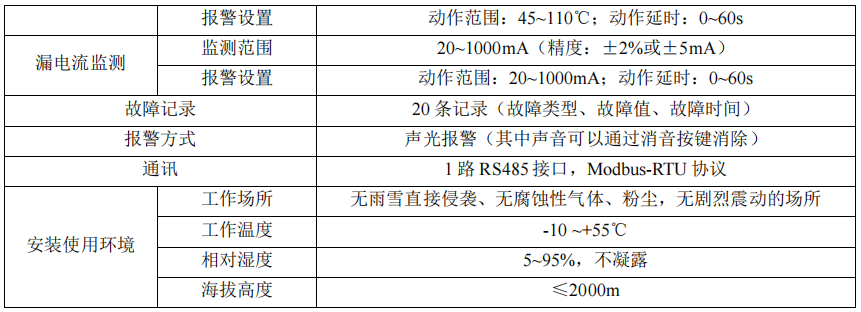

3 技術參數

4 安裝與接線

4.1 外形和尺寸

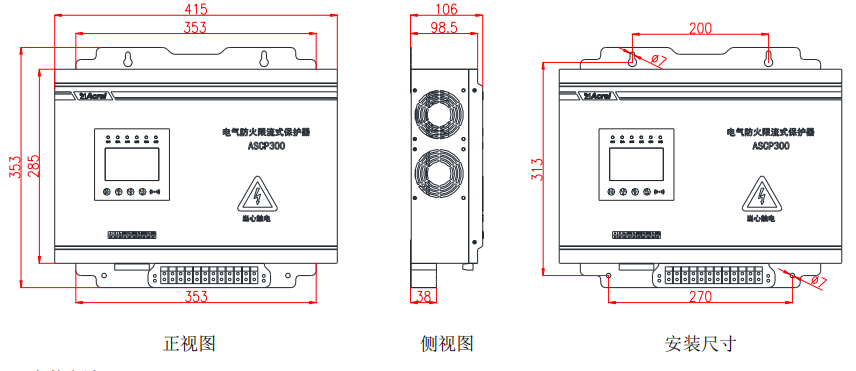

      ASCP300-63B 限流式保護器的外形與安裝尺寸如下圖所示（單位 mm）：

4.2 安裝方法

           ASCP300-63B 限流式保護器采用壁掛式安裝，可以掛裝在墻面上，也可安裝固定于具有良好通風散熱 條件的配電箱內部。其安裝固定位置如上圖所示。

   在墻面安裝時，建議安裝于無滴水、腐蝕性化學氣體和沉淀物質的場所，可以采用 M6*55 鍍鋅膨脹螺栓固定于墻面。

   在配電箱內部安裝時，建議保護器左右各預留10cm 以上距離，可以采用 M6*12 鍍鋅鉆尾三角自攻螺絲固定于配電箱背部安裝板或橫向安裝架上。

4.3 接線方法

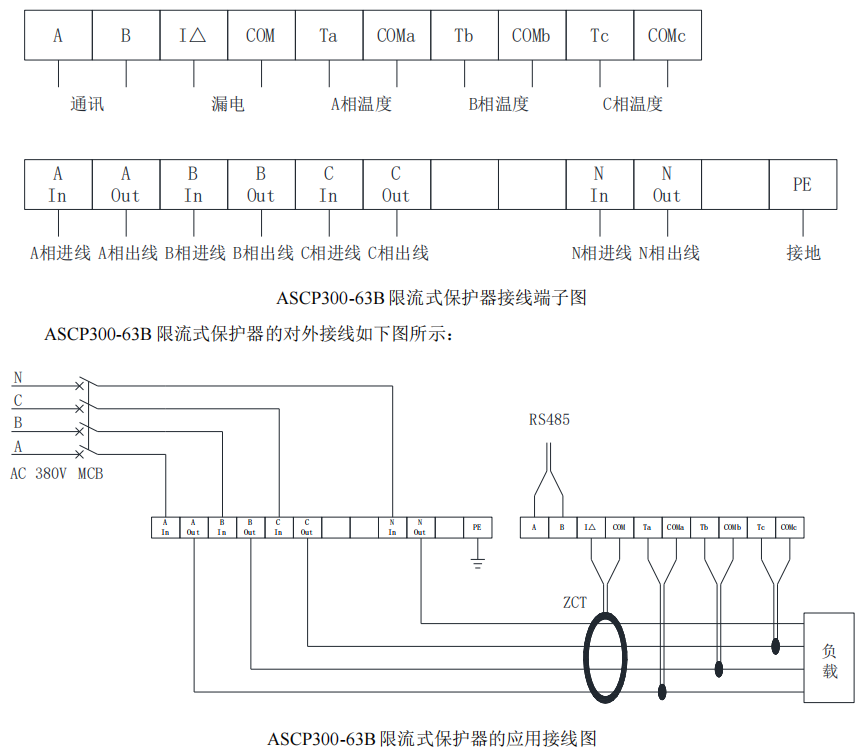

           ASCP300-63B 限流式保護器的接線端子如下圖所示。在儀表中，底部端子為強電接線端子，A In、B In、C In 表示為三相交流380V 的相線（火線）進線端子，A Out、B Out、C Out 為三相交流380V 的相線（火線）出線端子，N In 和N Out 為零線進出線接線端子。保護器的進出線應根據保護器（或其前端斷路器)額定電流選擇合適的線徑。

   儀表插拔端子為弱電信號接入端子，A、B 為 RS485 通訊端子，推薦采用 1~1.5mm2的屏蔽雙絞線連接。I△、COM 端子為一路漏電流互感器信號輸入端子，Ta、COMa，Tb、COMb，Tc、COMc 為三路溫度傳感器信號輸入端子。（通訊信號端子接入需要區分 A、B；溫度輸入和漏電流輸入信號端子接入不需要區分極性）

ASCP300-63B 限流式保護器對外接線方法如下：

   （1）將三相導線從進線斷路器的下端，連接到保護器進線端 ABC 相線對應的 In 端子上，接線要插緊 壓實，確保可靠連接，防止松動和脫落。

   （2）再用同樣的導線從保護器出線端 ABC 相線對應的 Out 端子引出，連接到后端斷路器或負載，N 線從零排引入或者單獨引入。

   （3）若需要測量線路漏電流，則要將被監測線路的零線和 ABC 相線同時穿過選用的漏電流互感器， 然后將互感器的二次線連接到保護器的漏電信號輸入端子上。

   （4）若需要監測線纜溫度，則將配套的溫度傳感器的探頭緊貼被監測線纜上并固定好，然后將溫度傳感器信號線連接到保護器的溫度信號輸入端子上，建議使用扎帶將溫度探頭綁在接近出線端子的相線上。

   （5）若需要保護器的RS485接口組網連接至上位機平臺，推薦采用 2×1.5mm2的屏蔽雙絞線將各保護器 RS485 接口A 端子和B 端子以手拉手的方式連接起來，最后連接到上位機或串口服務器的通訊接口上。

4.4 注意事項

   （1）在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一級斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為 63A 時，應將限流式保護器的額定電流設置為63A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

   （2）ASCP300-63B 使用壁掛式安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。

   （3）接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，應確保保護器相應端子接線擰緊壓實。

   （4）嚴禁非專業人士擅自打開產品外殼。保護器投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障，故障排除后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行。

   （5）當保護器因超溫而發生限流保護時，通常是因為環境溫度過高或通風散熱不良等原因?qū)е?，可?/span>過加強通風等措施改善工況，等保護器溫度降下來后，再長按復位鍵，使保護器復位。
