隨著物聯網、下一代互聯網、云計算等新一代信息技術的廣泛應用,智慧城市已成為必然趨勢。近年來,智慧城市新政頻出,我國多個城市掀起了智慧城市建設高潮。政府出臺了一系列政策措施推進智慧城市建設,智慧路燈作為智慧城市建設中的重要組成部分,未來會得到政策支持。目前,隨著城市化進程的加快,城市公共照明設施的采購量和建設規模日益加大,形成了一個巨大的采購池。但隨之出現的城市照明管理矛盾也日漸明顯,突出的三大矛盾...
登錄名:acrel 密碼:123456
免費體驗一、路燈安全用電云平臺概述
節能中心提出以“智慧路燈”為抓手,推動城市照明節能降耗與城市物聯網建設,推動綠色智慧城市基礎設施共建共享,實現資源“共享、集約、統籌”,大幅降低城市建設成本,提升城市運維效率,為綠色智慧城市建設提供良好基礎。
隨著物聯網、下一代互聯網、云計算等新一代信息技術的廣泛應用,智慧城市已成為必然趨勢。近年來,智慧城市新政頻出,我國多個城市掀起了智慧城市建設高潮。政府出臺了一系列政策措施推進智慧城市建設,智慧路燈作為智慧城市建設中的重要組成部分,未來會得到政策支持。目前,隨著城市化進程的加快,城市公共照明設施的采購量和建設規模日益加大,形成了一個巨大的采購池。但隨之出現的城市照明管理矛盾也日漸明顯,突出的三大矛盾就是對能源的非常大的消耗、照明燈具過高的維護成本以及與其他公共設備的無法兼容性。
二、路燈安全用電應用目的
2.1 特殊日期路燈調節,節假日或人流量較大的地段,實現區域性照明。
2.2 根據天氣情況,進行路燈照明管理。
2.3 故障報告維修,監測路燈故障,提醒維修人員。

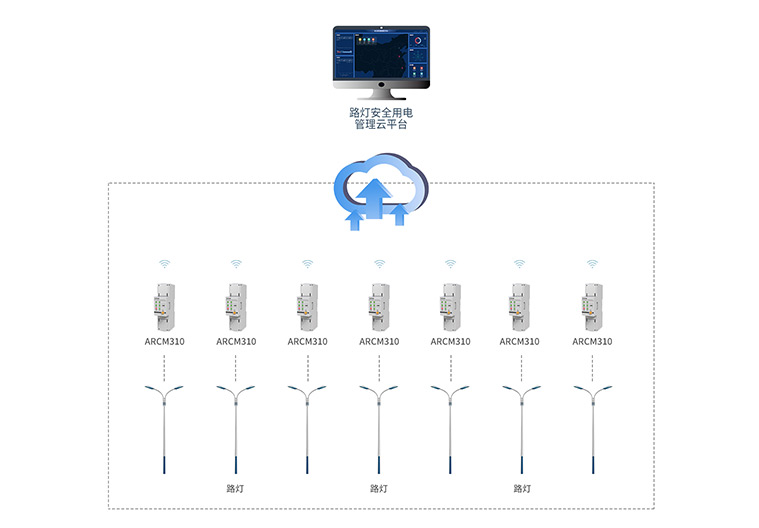

三、路燈安全用電云平臺架構
對路燈控制箱進行監測,通過監測路燈線路的電流和電壓值來判斷路燈的工作情況。
直接接入ARCM310儀表,監控每個路燈的電壓、電流等電參量進行預警和報警,也可設置定時通斷時間并遠程控制路燈通斷。
四、路燈安全用電云平臺介紹
安科瑞路燈安全用電監測預警系統通過物聯網技術對安裝在城市各區域路燈的用電狀態進行不間斷地數據監測。安全用電通過監測路燈線路的電流和電壓值來判斷路燈的工作情況,任何不正常的工作狀態,平臺都能進行監測和預警,預警信息通過手機APP推送,短信,語音電話和郵件等,及時到達責任人的身邊,提醒運行人員接觸器跳閘,電源失壓等等。平臺也可以設置開合閘時間,每天定時控制路燈控制器的啟動和關閉。
4.1 監測路燈的開閉,使用時長,非工作時間開啟,或開啟時間過短,則進行預警。
4.2 監測路燈的電流電壓工作狀態,可以分級設置預警值和報警值,當超出閾值范圍時進行預警和報警。
4.3 判斷路燈功率和線路損耗,當電流超出閾值范圍時進行預警。
4.4 可以設置路燈的異常個數,超出異常個數進行預警通知。
4.5 對路燈回路的漏電流和導線溫度進行監測,如果漏電過大,線纜溫度過高則進行預警或報警。
4.6 可以設置開合閘時間,定時對路燈控制器進行操作,觸發頻率可以設置成一次或者每天。
4.7 多種開關燈執行方案設定,可設置普通(平時)方案、周末方案、節(假)日方案、臨時方案,并可設定方案執行的方式和優先級。
4.8 自動開關燈管理可選擇定時模式、按季節變化的日出日落自動跟隨模式、光照度輔助開關燈模式。
4.9 能夠自動進行亮燈率計算,形成亮燈率報表。
五、路燈安全用電云平臺主要功能
5.1 首頁;
5.2 消息提醒,顯示需要處理的任務及報警消息;
5.3 隱患統計, 以曲線圖的方式展示當月隱患數量;
5.4 地圖顯示相關點位;
5.5 監控中心模塊,提供數據監控中心監控功能,包含大數據調度和統一。
實時監控
數據監控
設備監控可以按監控設備識別號、項目篩選,顯示設備識別號、設備詳情、設備實時數據;點擊“設備”后進入設備實時數據頁面。可查看歷史曲線,巡檢記錄,報警信息,控制日志和、視頻監控。
5.6 隱患管理
隱患管理包括隱患巡查、隱患派發、隱患處理、隱患分析。
5.7 運維管理
5.8 能耗分析
六、產品選型
ARCM300T-Z-4G智慧用電在線監控裝置
功能:
智慧用電在線監控裝置是針對0.4kV以下的TT、TN系統設計的智能電力裝置,具有單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能,以及RS485通訊或GPRS無線通訊功能,通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
應用:
用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、重要消防單位以及石油化工、文教衛生、金融、電信等。
ARCM310智慧用電在線監控裝置
功能:
ARCM310智慧用電在線監控裝置(以下簡稱裝置)是針對0.4kV以下的 TT、TN系統設計的智能電力裝置,具有單相交流電測量、漏電監測、溫度監測、內控開合閘以及RS485通訊或GPRS無線通訊功能,通過對配電 回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
裝置采用微控制器技術,集成度高,體積小巧,安裝方便,集智能化,數字化,網絡化于一身,是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。作為一種智能化、數字化的采集元件,該裝置已廣泛應用于學校、醫院、商場、銀行、古建筑等眾多場所。
